一、电力气象站产品概述

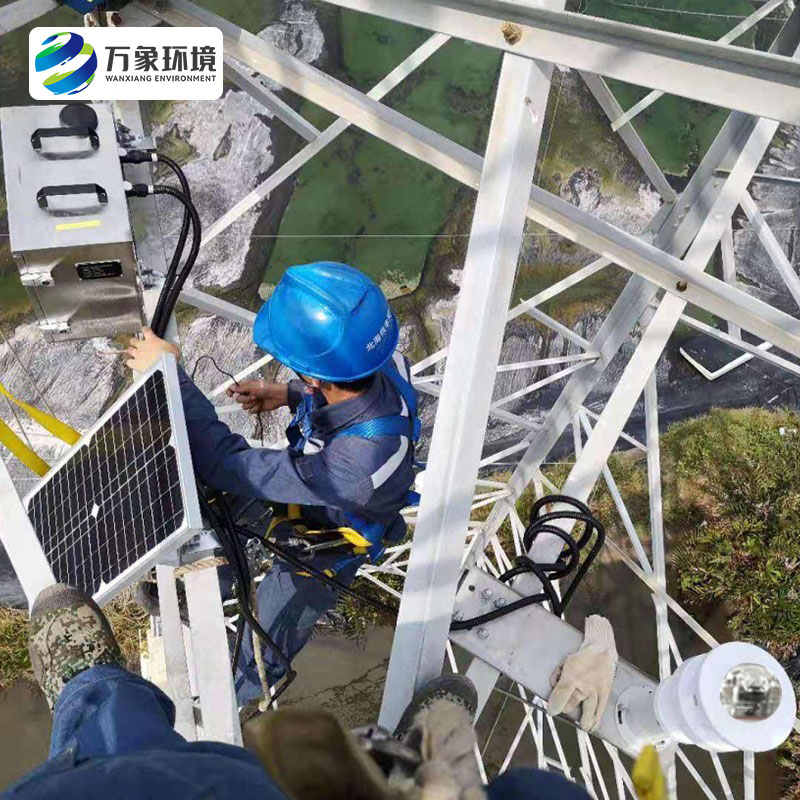

电力气象站又称输电线路在线监测系统，电力微环境监测站，输电线路微气象监测站安装在电力铁塔上,它通过太阳能电池板供电,并依靠无线网络将温度、湿度、气压、风速、风向、雨量、光辐射等各种气象数据实时传回电力部门的信息管理系统。

输电线路微气象监测站WX-DQX6主要针对输电线路走廊局部气象环境监测而研发生产的，主要安装在电力铁塔上，安装监控位置可根据客户要求安装，该系统可实时监测线路区域内的风速、风向、温度、湿度气压、降雨量等气象参数，可将监测到的参数通过GPRS/光纤无线传输到监控中心，实时分析，将警告信息发送到设定人员的手机上。

我国架空输电线路由于长期处于野外，经常受到外界环境因素的影响，强大风、大雨、冰雪灾害是避免不了的。这些外界因素都会使线路发生短路、跳闸、倒杆倒塔，电网供电、居民用电也会受到很大的影响，因此，电力局十分重视输电线路的安全管理建设。

二、产品特点

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向

3、风速、风向、温度、湿度、大气压力、压电雨量六要素一体式

4、采用先进的传感技术，实时测量，无启动风速☆

5、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

6、高集成度，无移动部件，零磨损

7、免维护，无需现场校准

8、采用ASA工程塑料室外应用常年不变色

9、产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆

10、可选配无线传输模块，最小传输间隔1分钟

11、探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆

三、技术参数

1、风速：0～60m/s（±0.1m/s）；（北京市气象校准证书）

2、风向：0～360°（±2°）；（北京市气象校准证书）

3、空气温度：-40-60℃（±0.3℃）；（北京市气象局校准证书）

4、空气湿度：0-100%RH（±3%RH）；（北京市气象局校准证书）

5、大气压力：300-1100hpa（±0.25%）；（北京市气象局校准证书）

6、压电雨量：0-4mm/min（±4%）

四、云平台

1、CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2、支持多帐号、多设备登录

3、支持实时数据展示与历史数据展示仪表板

4、云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5、支持短信报警及阈值设置

6、支持地图显示、查看设备信息。

7、支持数据曲线分析

8、支持数据导出表格形式

9、支持数据转发，HJ-212协议，TCP转发，http协议等。

10、支持数据后处理功能

11、支持外置运行javascript脚本

五、系统构成

1、主机及云平台

2、ABS防护箱

3、微型气象仪

4、太阳能供电系统，30W、20AH
