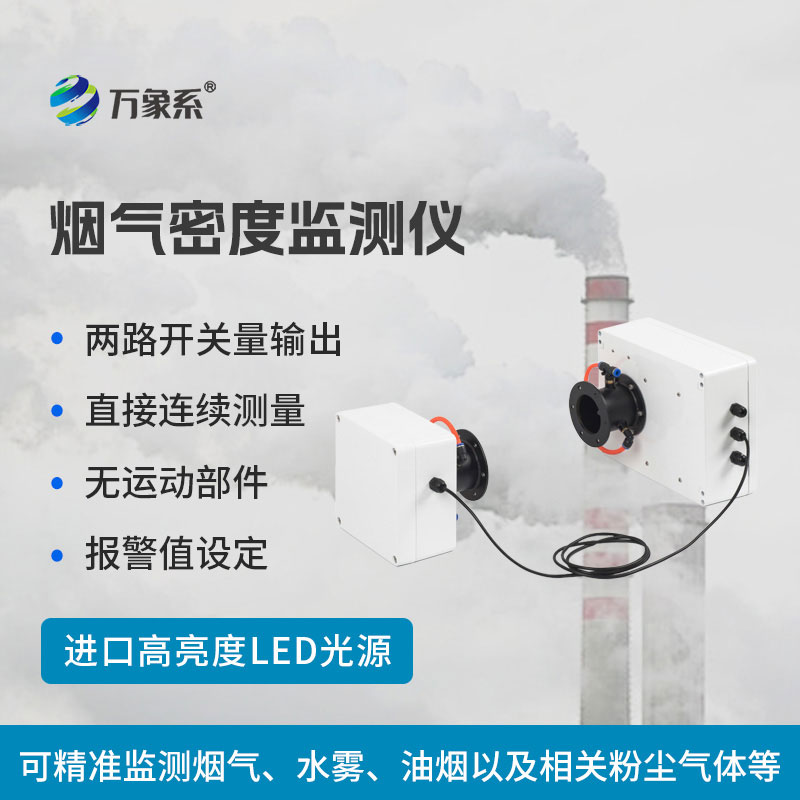

烟气光学密度检测仪又称烟道粉尘透过率仪，烟气密度监测仪，烟气光学密度检测仪采用激光或红外光源照射通过测试箱中的气体介质，烟气中的颗粒物会对光源产生散射作用。通过测量光源被烟雾颗粒散射后的强度变化，利用一组传感器或光电检测元件采集散射光数据，进而计算出烟气的密度或浓度。

烟气光学密度检测仪测量原理：

检测光横穿检测区域，可选用单光路或双光路（往返）测量系统，和可见光或近红外波长。光路系统由发射器、接收器两部分组成；双光路由发射接收单元与反射单元组成。HY-VIF206光学烟密度检测仪满足《GBT 8627-2007 建筑材料燃烧或分解的烟密度试验方法》和《 GBT 2020284-2006 20建筑材料或制品的单体燃烧试验 》国标规范要求。

烟气光学密度检测仪依据《 GB 4715-2005点型感烟火灾探测器》国家标准。发射器中安装有一个高亮度可见光光源（ 380-700nm ）或红外光源（ 780-1000nm ），它发射出光束通过光学透镜后通过检测区域的烟气，投射到接收器内的光学透镜上被聚焦到测量检测器上；另一部分被直接聚焦到参考检测器上。通过计算两个检测器上得到的信号强度的比值即可得到光透过率或光不透过率值，由此可得出光透过率（ T ）或光不透过率 (OP ）、烟气浓度值（dB /m ）。

烟气光学密度检测仪主要特点：

直接连续测量

体积小、重量轻、结构紧凑

直接显示光透过率（ T ）或减光系数（dB/ m ）

带镜头保护吹扫装置

自动标定与手动校准，方便灵活

测量路径 0.5 － 1.1 米（视用户试验箱尺寸）

长寿命进口光源

无运动部件－维护量小

主要技术参数：

工作原理：    横穿烟道、单 / 双光学透射法

测量类型：   光透过率（%）、烟气浓度（1/m）、 消光系数 （dB/m）

光       源：    进口高亮度 LED 光源

光源波长：    400nm-700nm(默认）、780nm-1000nm ( 可选择其它波长 )

响应时间：    3 秒钟到达终值的 99.99 ％

测量范围：    光透过率 T:0-99.99%

分 辨  率：    0.01 ％

精      度：    ± 2% （ T ）

可测气体：  烟气、水雾、油烟以及相关粉尘气体

光程长度：    0.3 － 2 米 标准型（其他长度可定制）

标定与校准：手动标定与校准（配带校准器）

显       示：    LCD 液晶显示屏（选配）

模拟输出：    4-20mA 电流环

数字输出：    RS485/232

继电器输出：两路开关量输出（报警值设定）

工作 温度 ：    -20 － 50 ° C

工作 湿度 ：    0-99% （无冷凝）

供电电压：    220VAC ；可选 12 、 24VDC

振       动：    2Hz-60Hz, 最大振幅 2mm

外壳材料：    压铸铝

防护等级：    IP67
