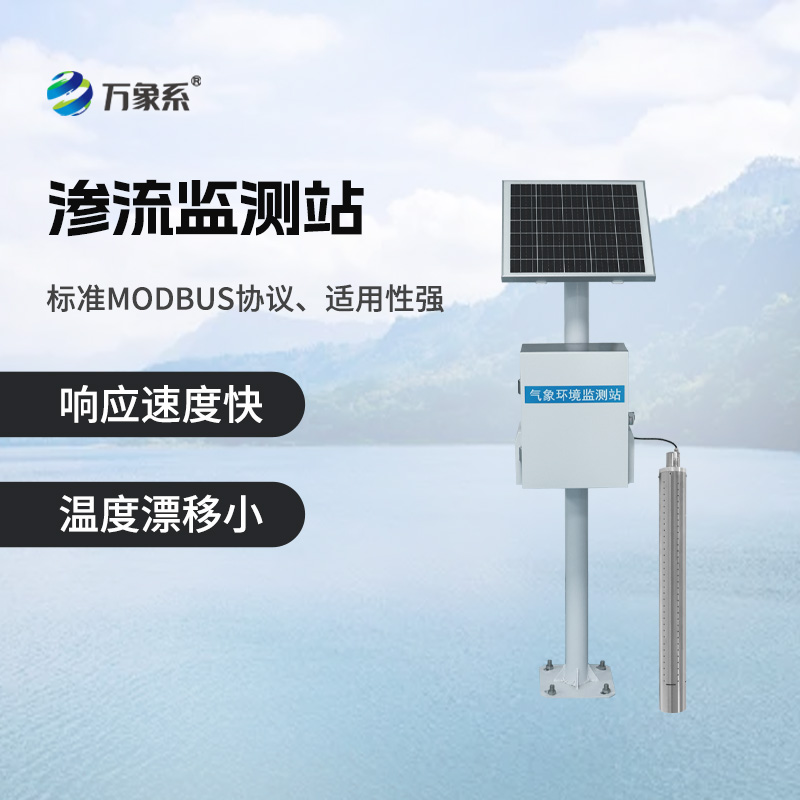

渗压渗流监测系统又称渗压监测站，地下水位渗流监测站，渗压渗流监测系统主要用于地质灾害、铁路、交通、尾矿库、大坝、隧道等工程领域基础的空隙水压力的测量，监测防渗效果，绕坝渗流，渗漏状态及土体的浸润线，为安全监测提供基础数据参考。

WX-SY1型压阻式渗压计( 压阻式孔隙水压力计)是一种用于水位和水温测量的水文仪器，是通过多年生产工艺技术的积累，采用先进的混合信号处理技术研发，克服了传统模拟电路模块的缺点，可以实现全量程数字化线性校正，全温区数字化温度误差补偿;补偿参数存储在非易失存储器中，多重安全保护机制，避免了因校准参数丢失而导致产品无法使用;电路模块带有电源监控、看门狗监视功能，投入式结构全不锈钢密封，大幅提高了产品的可靠性。

WX-SY1型压阻式渗压计( 压阻式孔隙水压力计)特点：

l 高稳型：高品质高稳定性压力感测元件

l 精度高：水位精度0.1%F.S，分辨力1mm;温度 精度±0.5°C,分辨率0.01°C。

l 功耗低：智能电源管理设计，采集功耗3-4MA

l 功能全：水位、水温、水压等要素同时实时监测

l 气压补偿：采用大气压直接测量补偿方式(可选绝压)

l 信号标准：RS485接口MODBUS-RTU标准通信协议

l 防护等级：全不锈钢密封结构，IP68防护

l 温度补偿：全量程数字化校准，全温区温度误差补偿

l 传感器电气特性：有过电压保护、浪涌电压保护及电源极性反接保护，避免操作失误引起的电气损坏

1.2应用领域

WX-SY1型压阻式渗压计( 压阻式孔隙水压力计)主要应用领域有：

l 地下水位水温数据监测

l 大坝安全渗压、液位监测

l 水库、大坝水位实时监测

l 湖泊、地表径流水位监测

l 无人值守水文监测站点

l 罐体内液位实时监测

l 工业控制系统现场液位监测

1.3产品规格

基本规格

基本性能参数

表1-3基本性能参数说明
