一、产品简介

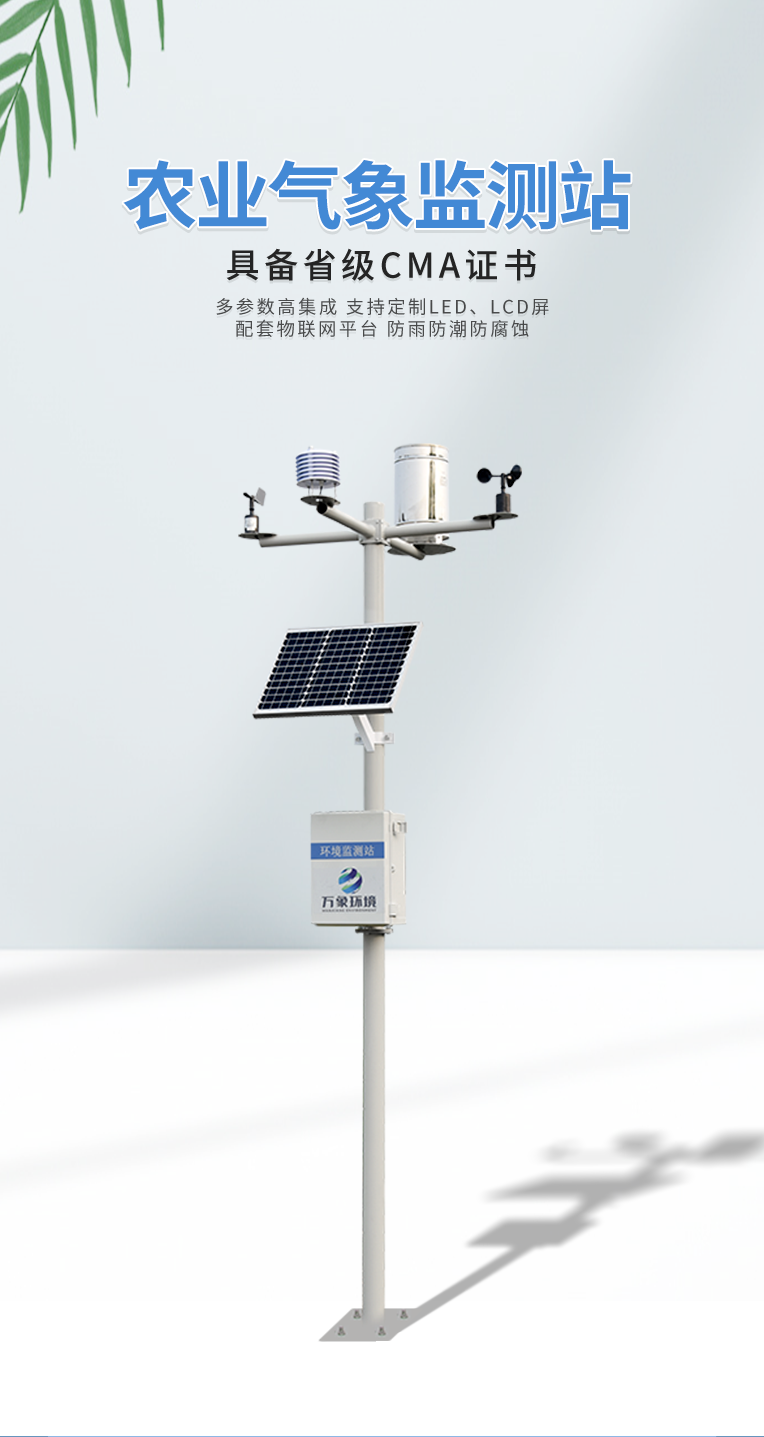

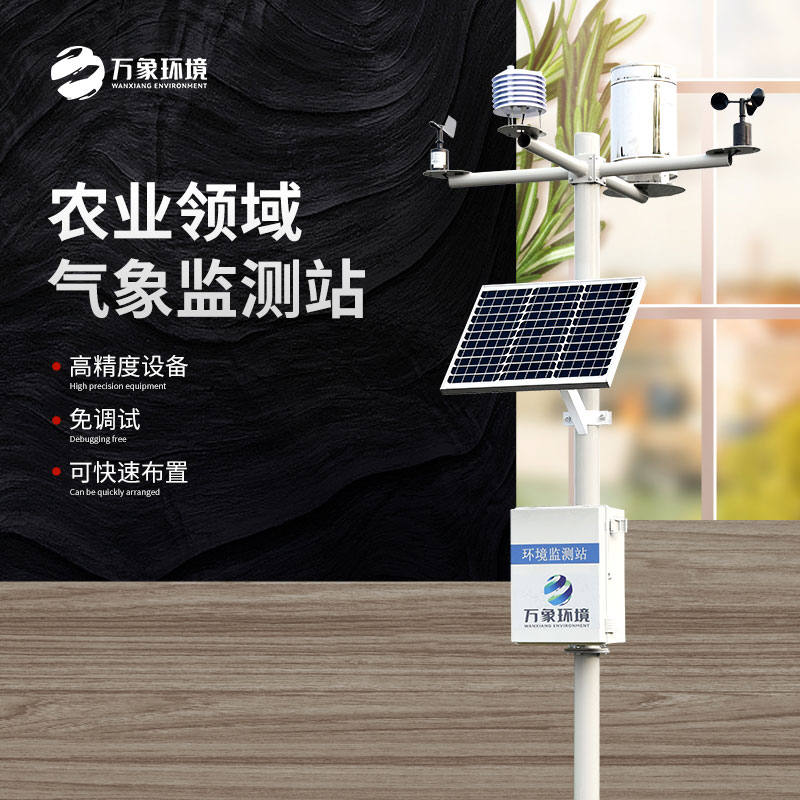

WX-NY农业气象站(具备省级CMA证书)是针对农业环境监测以及作物生长状况监控预警设计的一款气象监测系统，低功耗、可快速安装、多功能于一体的高精度气象观测设备。

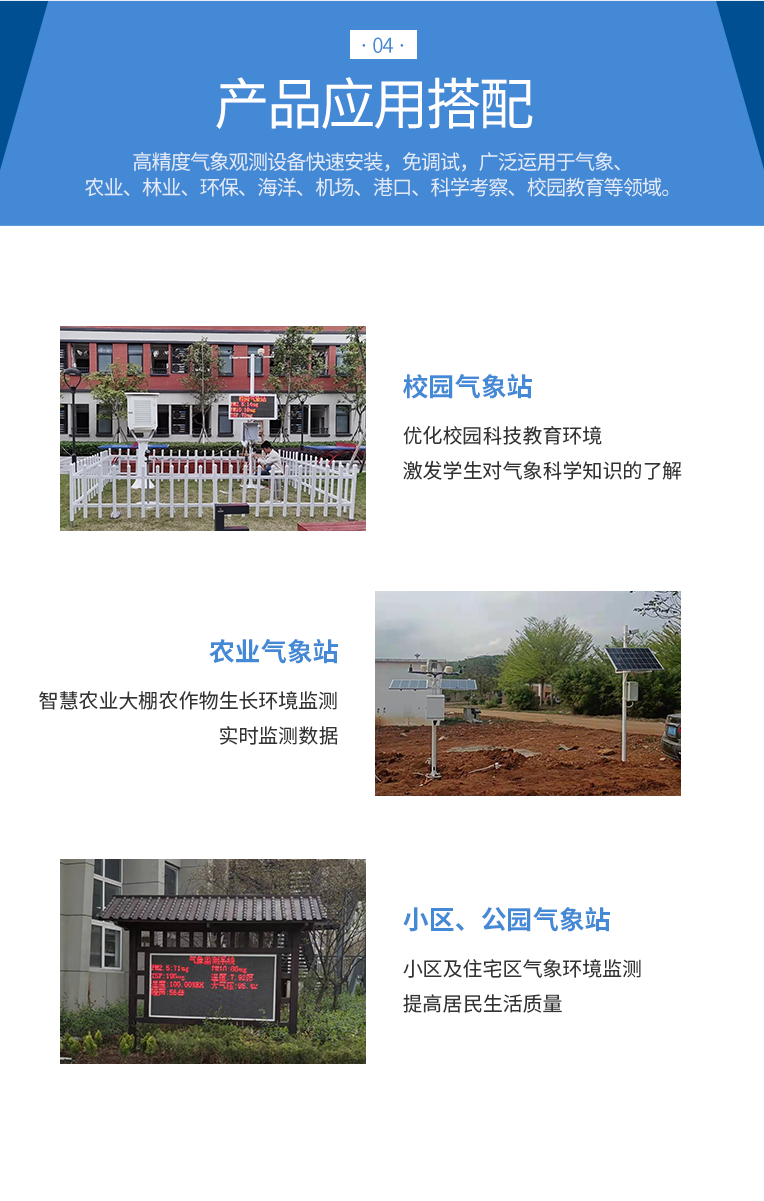

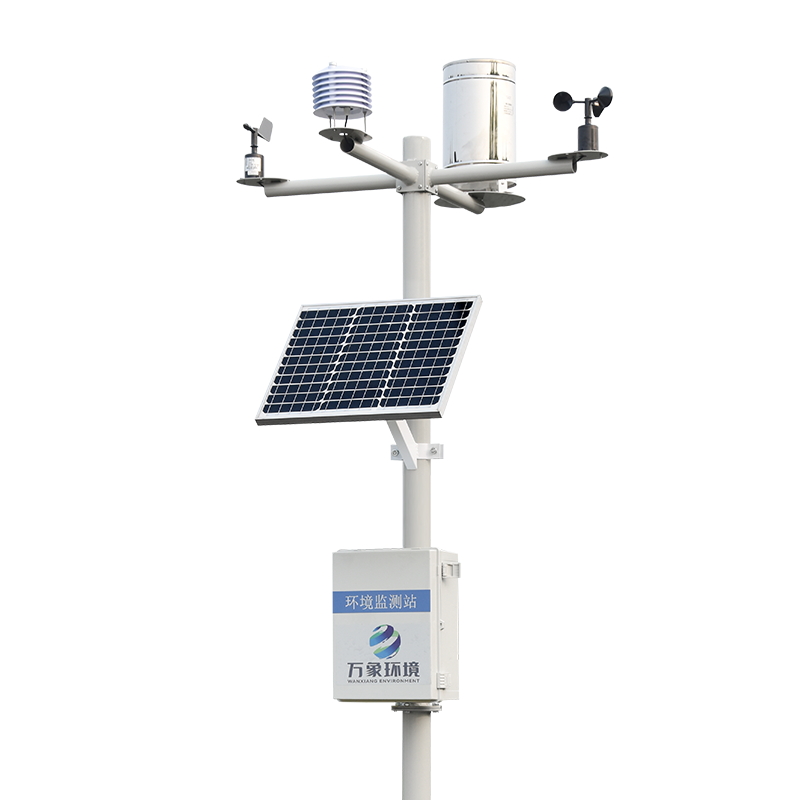

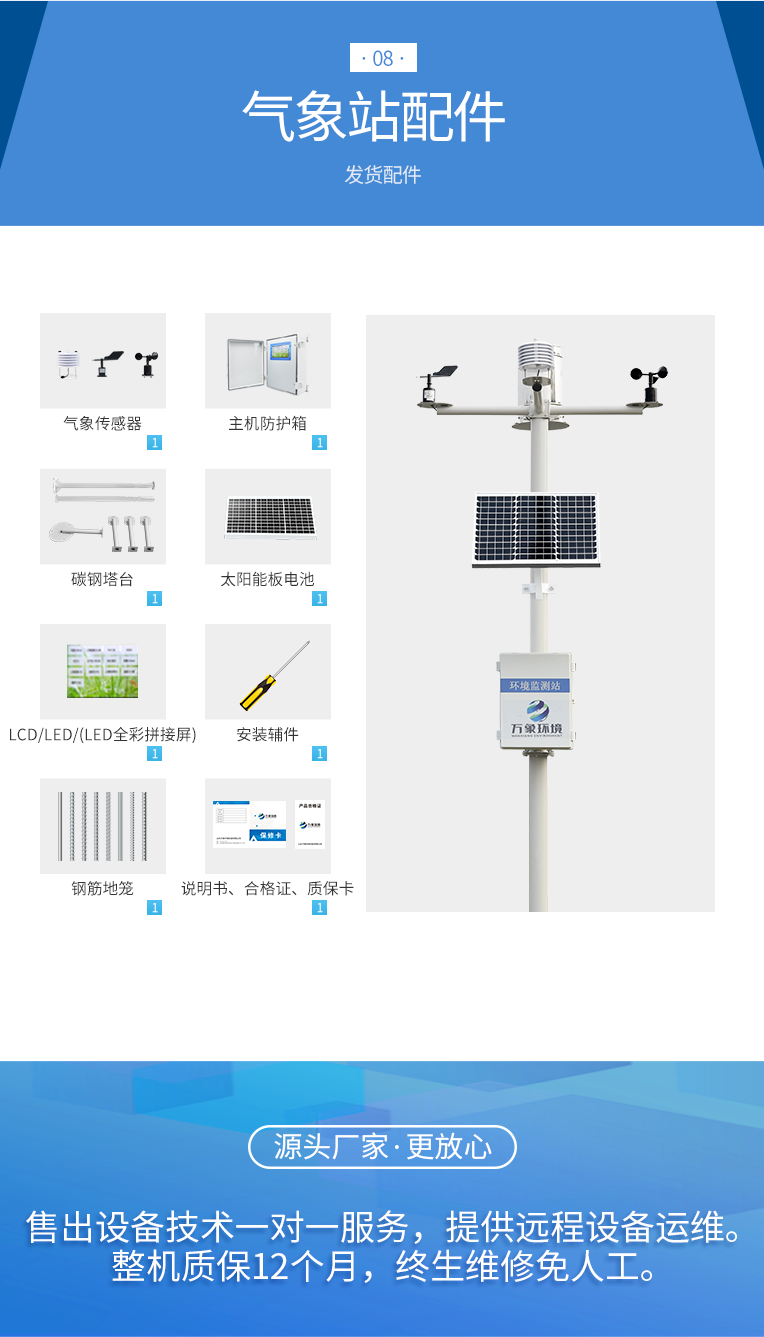

山东万象环境农业气象站主要由气象传感器,数采仪,太阳能供电系统，碳钢塔台，云平台，多通道通信接口以及设备安装套件组成。免调试，可快速布置，广泛应用于智慧农业、农田种植、作物生产、特色农业、果园、草原、科研等领域，通过农业气象站监测，提高农业抗灾能力，提高农事作业的效率。
二、产品特点
1、低功耗数采仪：静态功耗小于50uA

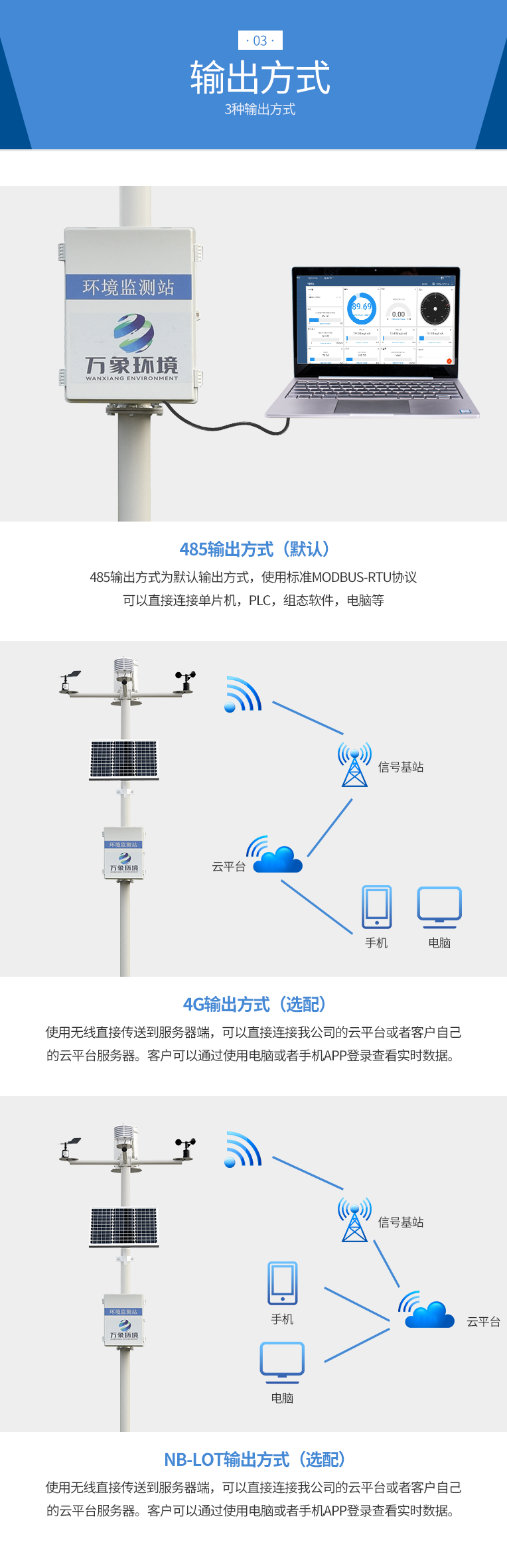

2、标配GPRS联网、支持扩展蓝牙、有线传输
3、支持选配7寸液晶触屏或LED屏 版本：4.4.2、四核Cortex-A7，512M/4G

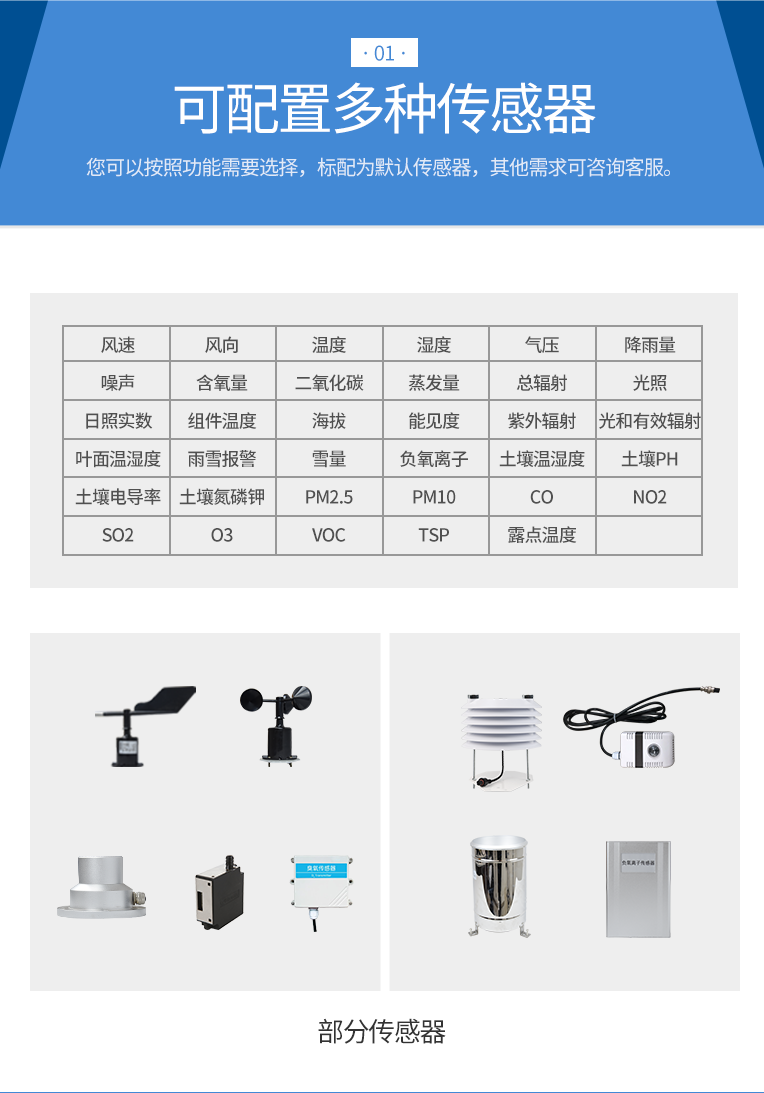

4、支持modbus485传感器扩展
5、太阳能充电管理MPPT自动功率点跟踪
6、三米碳钢塔台，四面横臂固定法兰，可选配避雷针
7、超限后可PC端、手机端报警
8、ABS材质防护箱，耐腐蚀、抗氧化，防水等级IP66
三、技术参数
1)数采仪供电接口：GX-12-3P插头，输入电压5V，带RS232输出Json数据格式,数采仪供电：DC5V±0.5V峰值电流1A
2)传感器modbus、485接口：GX-12-4P插头，输出供电电压12V/1A,设备配置接口：GX-12-4P插头，输入电压5V
3)太阳能供电、配置铅酸电池，可选配30W 20AH/50W 40AH/100W 100AH.充电控制器：150W，MPPT自动功率点跟踪，效率提高20%
4)数据上传间隔：1分钟-1000分钟可调
5)7寸安卓触屏，屏幕尺寸：1024*600 RGB LCD

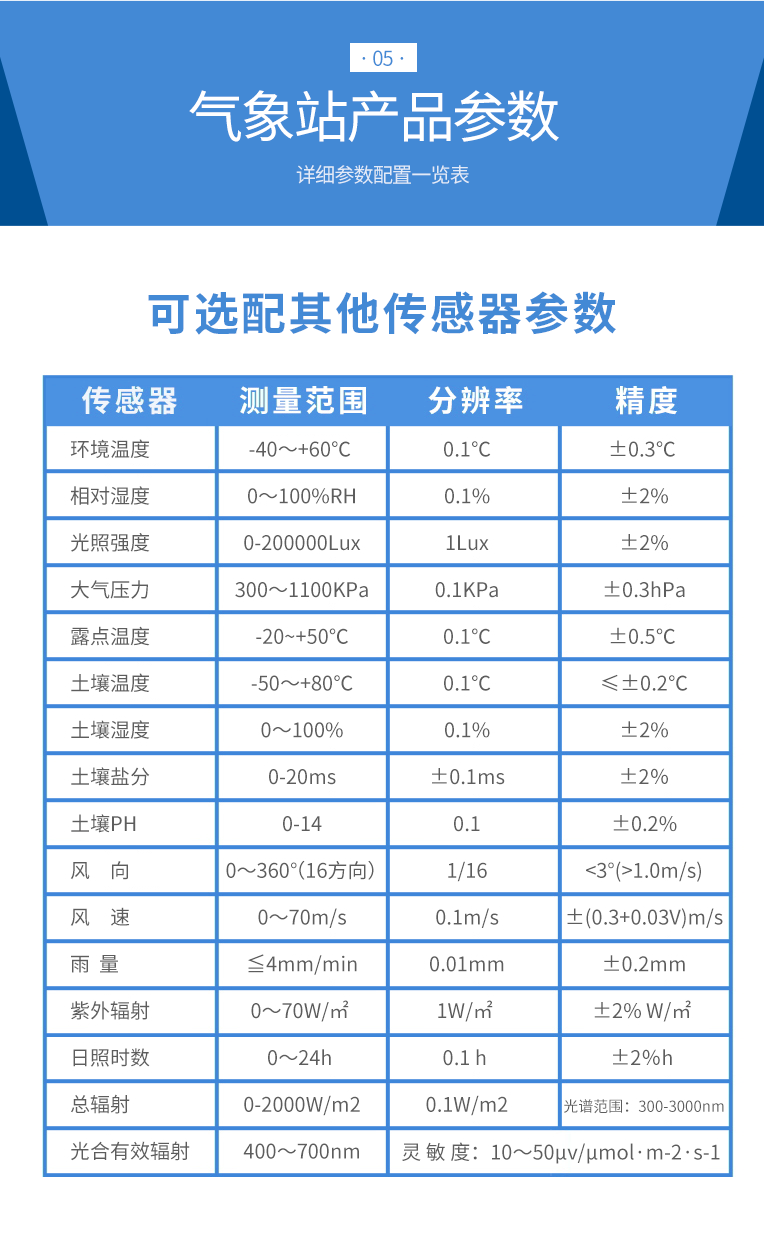

6)部分传感器参数
名 称 | 测量范围 | 分 辨 率 | 准 确 度 |
环境温度 | -40～+60℃ | 0.1℃ | ±0.3℃ |
相对湿度 | 0～100%RH | 0.1% | ±2% |
光照强度 | 0-200000Lux | 1Lux | ±2% |
大气压力 | 300～1100KPa | 0.1KPa | ±0.3hPa |
露点温度 | -20~+50℃ | 0.1℃ | ±0.5℃ |
土壤温度 | -50～+80℃ | 0.1℃ | ≤±0.2℃ |
土壤湿度 | 0～100% | 0.1% | ±2% |
土壤盐分 | 0-20ms | ±0.1ms | ±2％ |
土壤PH | 0-14 | 0.1 | ±0.2% |
风 向 | 0～360°（16方向） | 1/16 | <3°(>1.0m/s) |
风 速 | 0～70m/s | 0.1m/s | ±(0.3+0.03V)m/s |
雨 量 | ≦4mm/min | 0.01mm | ±0.2mm |
紫外辐射 | 0～70W/㎡ | 1W/㎡ | ±2% W/㎡ |
日照时数 | 0～24h | 0.1 h | ±2％h |
总辐射 | 0-2000W/m2 | 0.1W/m2 | 光谱范围：300-3000nm |
光合有效辐射 | 400～700nm | 灵 敏 度：10～50μv/μmol·m-2·s-1 | |
四、产品尺寸图

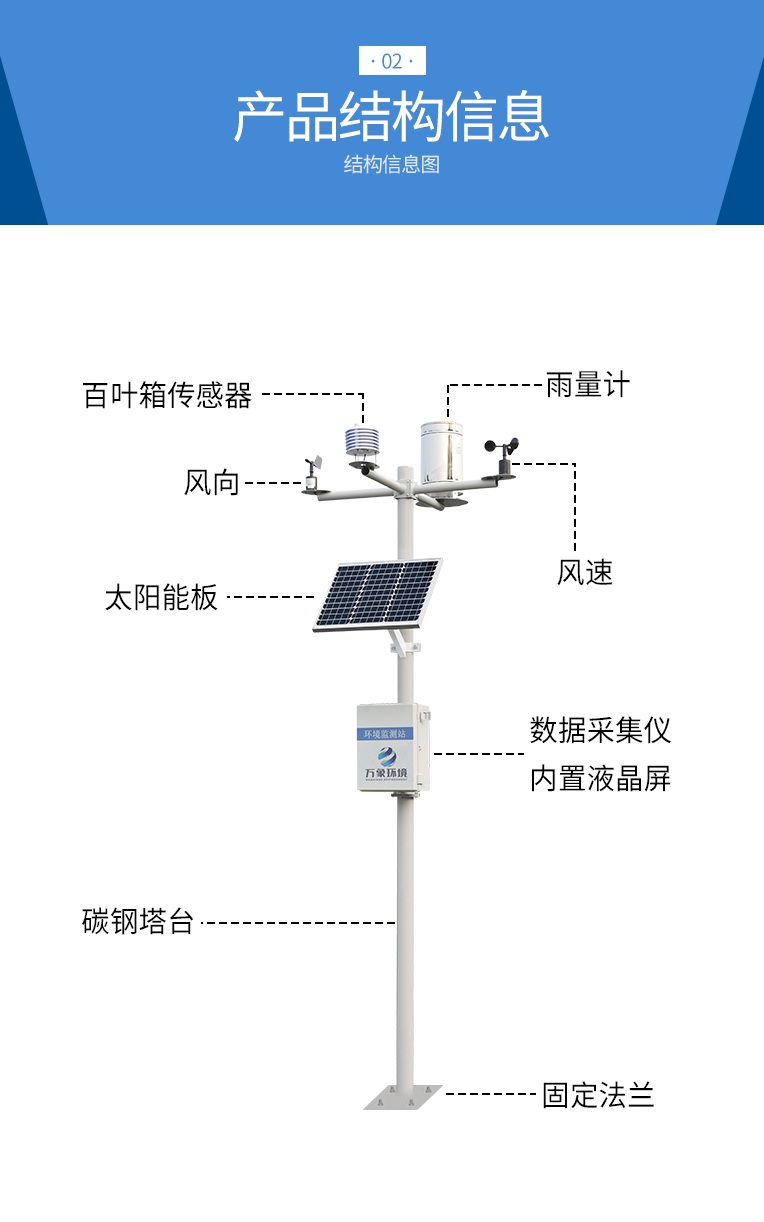

五、产品结构图
六、上位机软件介绍
1、PC单机版数据接收、存储、查看、分析软件
2、支持串口数据接收、处理、展示
3、支持json字符串、modbus485等通信方式
4、可自设置存储时间，modbus485采集模式下可自设置采集时间
5、支持自助增加、删除、修改监测参数的协议、名称、图标等
6、支持数据后处理功能
7、支持外置运行javascript脚本
七、安卓APP介绍
1、安卓单机版数据接收、存储、查看、分析软件
2、支持蓝牙数据接收
3、手机休眠后软件后台接收、处理
4、json数据自动添加设备，modbus设备支持扫码添加设备
5、支持历史数据查看、分析、导出表格，支持曲线展示、单数据点查看。
6、支持数据后处理功能
7、支持外置运行javascript脚本

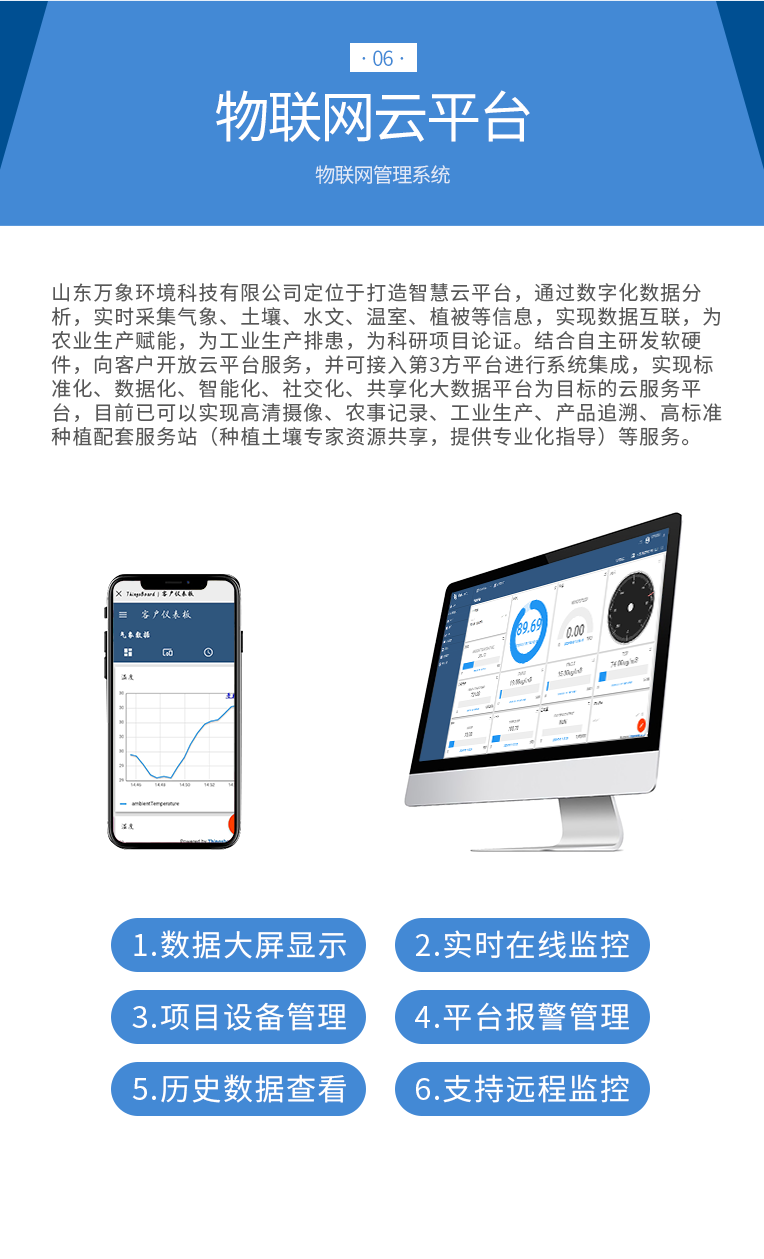

八、云平台介绍
1、CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。
2、支持多帐号、多设备登录
3、支持实时数据展示与历史数据展示仪表板
4、云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。
5、支持短信报警及阈值设置
6、支持地图显示、查看设备信息。
7、支持数据曲线分析
8、支持数据导出表格形式
9、支持数据转发，HJ-212协议，TCP转发，http协议等。
10、支持数据后处理功能
11、支持外置运行javascript脚本
