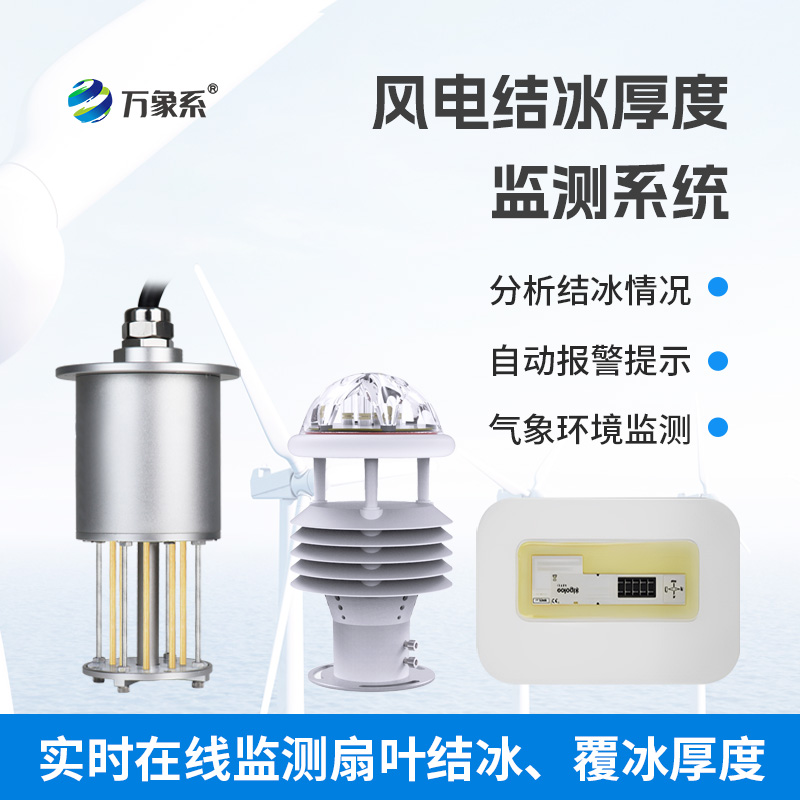

一、风电结冰厚度监测系统产品组成

风电结冰厚度监测系统又称风力发电积冰监测系统 风力发电结冰监测设备，风电结冰厚度监测系统采用高精度的传感技术，能够准确测量风电叶片的结冰厚度，不仅能够实时监测风电叶片的结冰情况，为运维人员提供及时、准确的预警信息，还能够为风力发电机的维护和管理提供数据支持

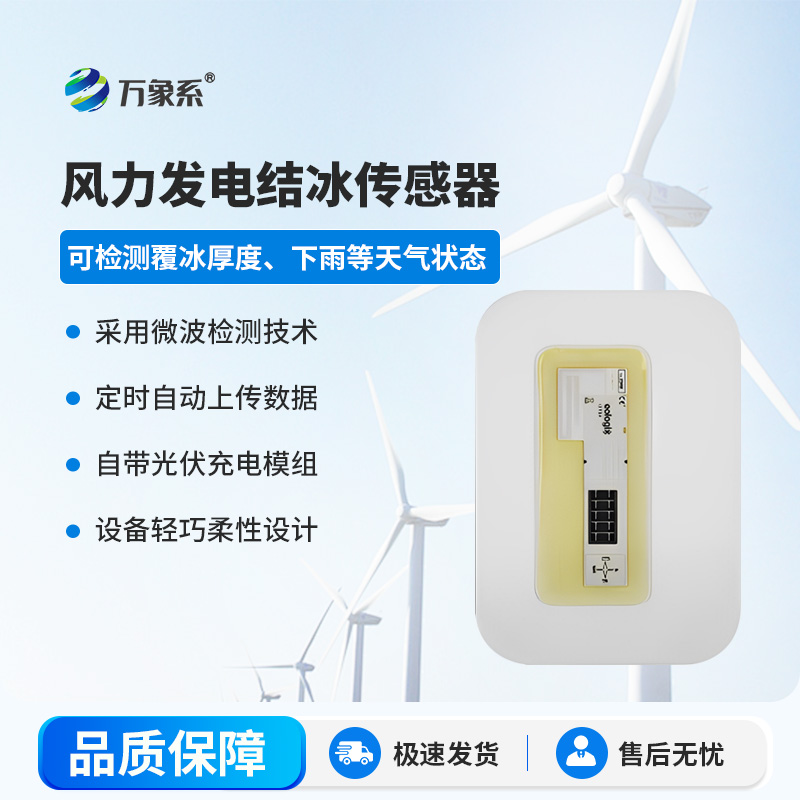

1、结冰厚度传感器7个

三组扇叶，每组扇叶配置两个结冰厚度传感器FT-JB3H，小计6个

主塔配置一个结冰厚度传感器FT-JB1H

2、微型气象仪一个，监测要素风速、风向、温度、湿度、大气压力、光学雨量、总辐射

3、主机一套，采集数据、传输数据4、太阳能供电系统一套

二、风电结冰厚度监测系统产品特点

1、能够实时在线监测扇叶结冰、覆冰厚度，风电机组周边风速、方向、温度、湿度、大气压力、光学雨量及总辐射，并自动存储和上传数据到后台;

2、能分析结冰情况，并自动报警或提示;

三、风电结冰厚度监测系统技术参数

1、覆冰厚度：测量原理微波检测，最大测量厚度:30.00mm，检测分辨率:0.01mm；功率:<1W(选配融冰装置15W)

2、风速：测量原理超声波，0～60m/s（±0.1m/s）分辨率0.01m/s；（发明专利，专利号ZL 2021 1 0237536.5）

3、风向：测量原理超声波，0～360°（±2°）；分辨率：1°；（发明专利,专利号ZL 2021 1 0237536.5）

4、空气温度：测量原理二极管结电压法，-40-60℃（±0.3℃），分辨率0.01℃；（北京市气象局校准证书）

5、空气湿度：测量原理电容式，0-100%RH（±3%RH）,分辨率：0.1%RH；（北京市气象局校准证书）

6、大气压力：测量原理压阻式，30-1100hpa（±0.25%），分辨率0.1hpa；（北京市气象局校准证书）

7、光学雨量：测量原理光电式，0-4mm/min（≤±4%）,分辨率0.01mm；（发明专利，专利号ZL 2022 1 1306149.3）

8、总辐射：测量原理光电效应，0-1800W/㎡（＜±3%），分辨率1W/㎡；

9、采集器供电接口：GX-12-4P,输入电压8-16V，带RS485输出json数据格式

10、传感器modbus、485接口：GX-12-4P插头，输出供电电压12V/1A,设备配置接口：GX-12-4P插头，输入电压5V

11、太阳能供电、配置铅酸电池，可选配30W 20AH/50W 40AH/100W 100AH.充电控制器：150W，MPPT自动功率点跟踪，效率提高20%

12、数据上传间隔：1分钟-1000分钟可调
