产品型号:WX-EL2+
产品价格:电议
产品品牌:万象系
15666889815

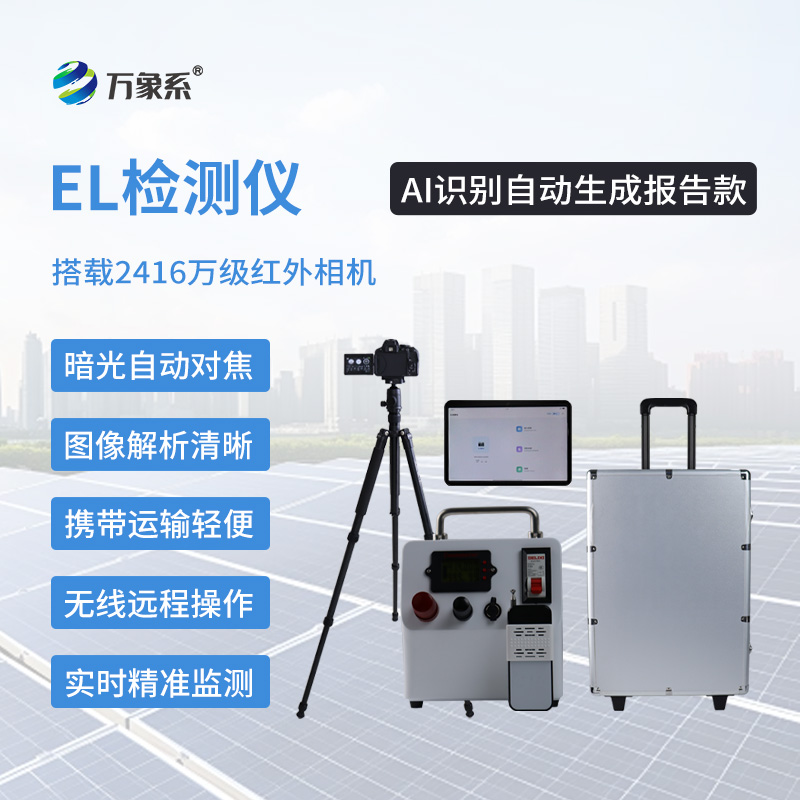

在线咨询ai识别自动生成报告款el检测仪产品简介:
便携式EL检测仪应用于光伏太阳能电池板的内部缺陷检测,可更好的帮助用户完成产品质量检测把控生产与安装风险。
便携式EL检测仪搭载2416万级红外相机可有效帮助用户发现光伏板内部直流质量问题,设备配套储能电源与Wi-Fi无线控制模块,现场的检测使用更为便捷快速。
配套AI缺陷识别软件,全自动缺陷检测,AI识别缺陷,或手动标准缺陷,自动缺陷分类,一键生成检测报告。
ai识别自动生成报告款el检测仪应用场景:
适用于光伏电站组件到货检与安装后支架上组件测试,以及仓库/实验室/工厂的组件质量检测。
可识别缺陷类型:
| 隐裂 | 破片 | 碎片 | 断栅 | 黑心 | 虚焊 |
| 工艺污染 | 低效率片 | 黑边 | 烧结 | 过刻 | 穿孔 |
产品特点优势:
1、2416万级高清红外相机、EL画质更清晰。
2、全时自动对焦模块成像精度更高。
3、无线控制设备检测,快速成像。
4、程控恒流电源现场检测实现24小时不间断测试。
5、全自动检测操作AI识别缺陷,自动分类保存,一键生成报告。
6、储能电源现场检测无需任何准备即可测试。
7、1.85米三脚架支架上组件多角度测试更便捷。
8、整机无线远程操作测试,一人即可完成整个项目。
9、三防拉杆箱携带运输轻便安全。
应用领域:
| 场景 | 工厂组件、仓库组件、电站现场组件测试、 |
| 测试 | 白天:户外防红外暗室测试;室内无太阳光环境测试夜晚:直接三脚架测试,灯光月光无影响 |
| 对象 | 晶硅组件、薄膜组件(可定制) |
| 数量 | 单块组件成像检测 |
规格参数:
| 模块 | 配置 | 规格 |
| 相机模块 | 像素 | 2416万像素 |
| 分辨率 | 6000x4000 | |
| 芯片 | 23.5x15.6mm、CMOS传感器 | |
| 精度 | 1.0mm/pixel | |
| 检测速度 | 1~30s可调 | |
| 弱电流测试 | 可在5A弱电流呈现清晰隐裂成像 | |
| 光屏蔽 | 灯光、月光、星光、室内轻微太阳光、100辐照度以下太阳光对测试无影响 | |
| 检测面积 | 4000mm*2000mm | |
| 镜头 | 18-55mm红外镜头 | |
| 对焦模式 | 全时自动对焦 | |
| 电池 | 1040mah | |
| 内存卡 | 64GB | |
| 读卡器 | USB2.0 | |
| 电源模块 | 容量 | 10.4AH |
| 电芯 | 高性能离锂电池 | |
| 输出电流 | 5A | |
| 电流精度 | 0.1A | |
| 输出电压 | 60V | |
| 电压精度 | 0.01V | |
| 负载功率 | 100W~600W;上限不高于700W | |
| 检测数量 | 300~500块光伏板 | |
| 控制面板 | LED数显程控面板 | |
| 功能设置 | 无线遥控上电断电 | |
| 节电模式 | 检测结束后自动断电 | |
| 稳态模块 | 恒定电源输出电流电压不受电量大小变化 | |
| 电路保护 | 短路保护、断路保护、电流倒灌保护、过热保护、静电保护、电流电压自适应匹配光伏板 | |
| 上电线 | 10cm交流三孔输入线 | |
| 直流线 | 3m直流输出线、MC4端口对接组件 | |
| 电脑 | 平板电脑 | 联想平板8+128G |
| Wi-Fi | 2.4G | 2.4GWi-Fi无线控制模块 |
| 软件 | EL 检测仪 | 无线、全自动控制相机和电源配合检测,拍摄完成后AI识别缺陷或手动标注,自动缺陷分类,一键生成检测报告等 |
| 支架系统 | 检测支架 | 1.85米铝合金支架 |
| 检测云台 | 支架一体式安装,720度旋转 | |
| 定位模块 | 检测定位 | 十字激光定位仪,快速定位支架上后组件位置,可提高数倍检测效率 |
| 使用环境 | 沙漠,高原,屋顶,丘陵,山坡,厂房,屋顶,雪地,大棚,农光互补,鱼光互补,风光互补,等各种环境 | |
| 质保售后 | 1年质保、24H响应、72H故障解决方案、备品备件协调 | |
