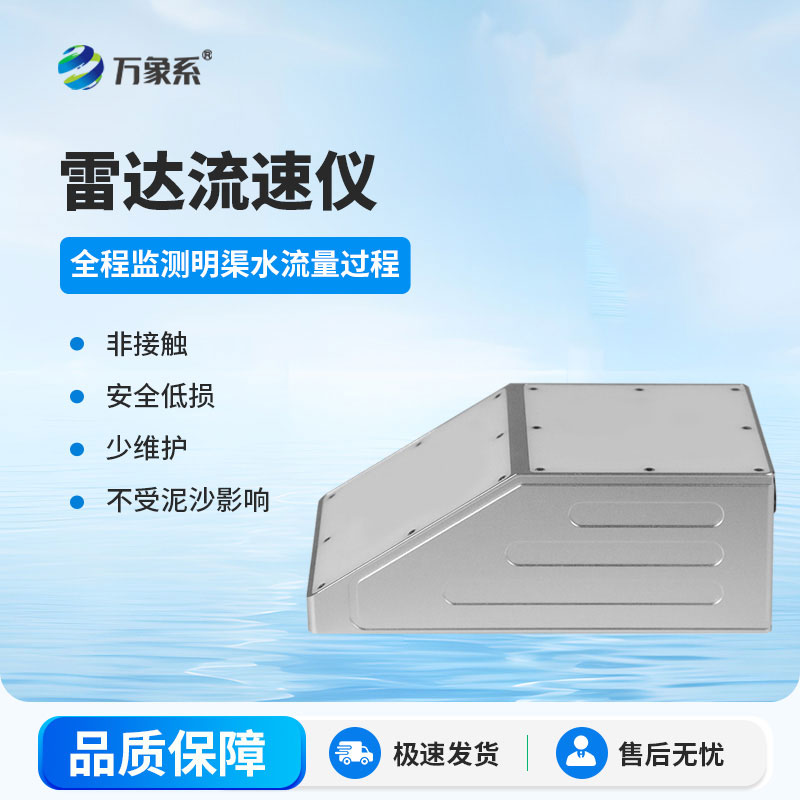

一、雷达流量计产品简介

雷达流量计又称明渠流量计，明渠雷达流量计，雷达流量计是一款基于多普勒微波技术的全自动流量计和RTU采集通讯功能，将雷达液位计和流速的采集数值与水动力模型流量算法结合，实现断面流量及累计流量计算，实现雷达水位、流速精准测量，流量计量，RTU采集、存储、传输等功能。

明渠流量计主要由雷达流速计、雷达水位计组成，流速计用于采集流体表面流速，并经过模型计算得到过水断面平均流速，再结合水位计测得的水位以及断面信息算出过流断面面积，从而利用公式流量=平均流速×过流断面面积×修正系数得到流量，其中修正系数是根据实际测量环境得到的标准值进行计算得到。

二、雷达流量计技术参数

三、测量渠段的选择

测量渠段的选择与测量流量的准确性有直接的关系，为得到较好的测量结果，测量渠段应尽量满足以下条件：

1.测验渠段内无巨大块石阻水,无巨大漩涡、乱流等现象。

2.测验渠段宜顺直、稳定、水流集中。

3.测验渠段需硬化处理，测量断面宜规整。

4.测验渠段应保持顺畅，防止漂浮物堆积。

四、安装注意事项

1.安装流量计时，水位计和流速计雷达不能有遮挡，否则会影响测量准确度。

2.流量计安装时需尽量保证外壳上表面水平，且安装在渠道中间位置。

3.流速计波束建议朝来水方向，如图3-3所示，且与水流方向的水平角度为0度。

4.流速计只受动态目标影响，渠道做硬化处理没有杂草或树木时，即便波束照射到渠道两侧也不会对测流造成影响。
