一：阀井激光甲烷气体监测仪应用场景

阀井激光甲烷气体监测仪又称可燃气体监测仪，激光甲烷气体监测仪，阀井激光甲烷气体监测仪是一种用于检测阀井内甲烷气体浓度的设备，可有效预防甲烷泄漏引发的安全事故，不受水汽、粉尘等环境因素影响，可在复杂的地下环境中稳定工作。

可燃气体监测报警仪用于检测可燃气体聚集，泄露超标报警的场合，主要检测原理有：激光 TDLAS、红外、催化燃烧等。先进的电路设计、成熟的内核算法处理。适用于城市管网，受限空间、污水管道、阀门井、化粪池等应用场合。

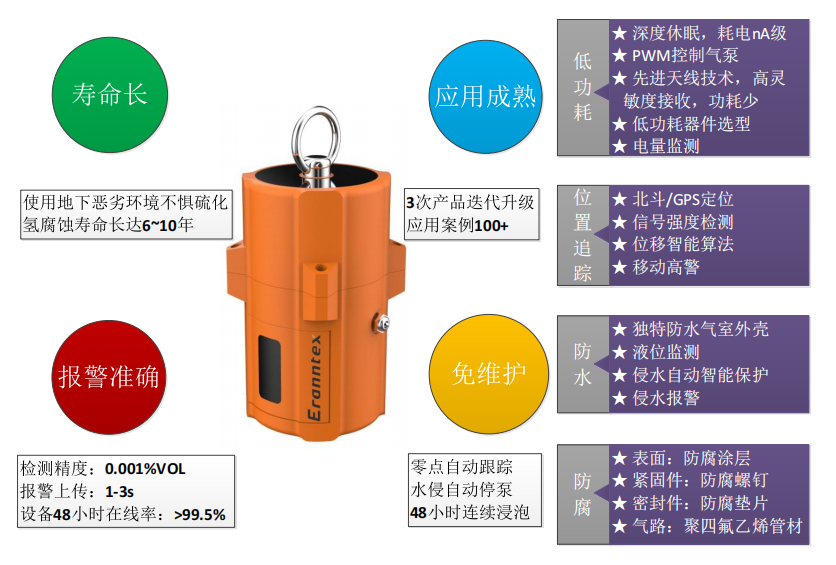

二、阀井激光甲烷气体监测仪产品特点：

●防水、防尘、防爆、抗振、防腐，本安设计，抗静电，抗电磁干扰

●防护级别 IP68

●超低功耗设计，电池供电，待机时间 5 年以上

●密闭式防水结构，完全避免水淹损坏仪器

●内置泵吸式测量（扩散式可选）

●数据存储功能

●报警值可设，报警方式可选低报警、高报警、区间报警、加权平均值报警

●支持 GPRS/4G/NB-IOT/LoRa/蓝牙等无线通讯

●支持液位传感器，实现遇水智能切换，浸水报警

●支持 GPS/北斗定位，移动报警，倾斜报警、定位追踪

●电量显示

●支持泵堵塞检测功能，实现智能切换，防止气路堵塞

●高精度温湿度测量（选配）

●支持同时检测 1～6 种气体，可定制其他功能，单位可选：PPM、mg/m3、Vol%、LEL%

●零点自动跟踪，目标点多级校准

三、技术参数：

检测气体 ：可燃气体，可选氧气、有毒气体、二氧化碳等，可扩展至 6 种气体随意组合

检测范围 ：0~100%LEL、20%、50%、100%Vol 可选，其他量程可订制

分 辨 率 ：0.1%LEL，0.01%VOL

检测原理 ：激光 TDLAS

检测频率 ：可设，标准状态 30 分钟检测一次

允许误差 ：≤±3%F.S （其他精度可定制）

线 性 度 ：≤±2%

重 复 性 ：≤±2%

不确定度 ：≤±2%

响应时间 ：T90≤20 秒

恢复时间 ：≤20 秒

工作环境 ：温度：-20℃～+70℃，湿度：≤0～99%RH

温湿度测量 ：选配：温度-40℃~+70℃；湿度 0～100%RH

工作电源 ：大容量可充电 4.2V 聚合物锂电池，可选 3.6V 锂亚电池

检测方式 ：内置泵吸式

通讯接口 ：GPRS/4G/NB-IOT/LoRa/蓝牙等

通讯频率 ：可设，数据正常时 24 小时上次一次，数据异常时，一分钟一次

数据存储 ：大容量数据存储

防护等级 :IP68

防爆类型 :本质安全型

执行标准 :

GBT 3836.1—2021 《爆炸性气体环境用电气设备 通用要求》

GBT 3836.4—2021 《爆炸性气体环境用电气设备 本质安全型“i”》

GB T50493-2019 《石油化工可燃气体和有毒气体检测报警设计标准》

GB 15322.1-2019 《可燃气体探测器第 1 部分：工业及商业用途点型可燃气体探测器》

外型尺寸 :外径 180mm

重 量 :3 公斤（不同气体组合，略有差异）

标准附件 :说明书、合格证、保修卡

其它功能 :支持液位检测、泵堵塞检测、防盗报警、移位报警、倾斜报警等功能

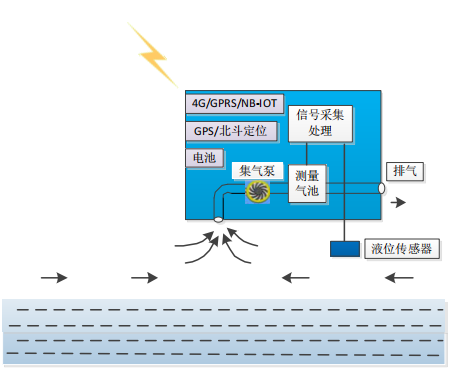

四、场景应用及监测原理

监测仪主要用于城市管网，受限空间、污水管道、阀门井、化粪池等场所，设备将传感器数据及触点信号等汇 集至主板，经处理和打包后数据通过 GPRS/4G/NB-IOT 无线模块发往监控中心，当监测值出现异常时，监测装置会立即上传报警信息。

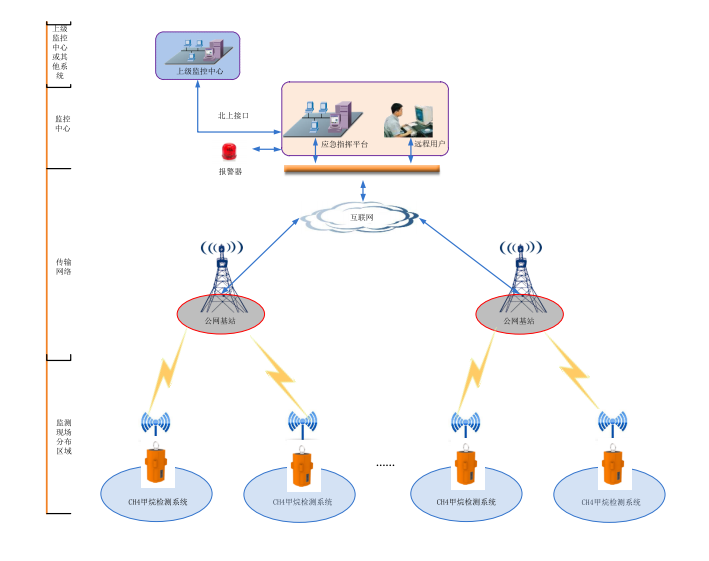

五、系统组网拓扑图

系统由前端监测设备、传输网络、后端应急管理平台等组成，实现在线实时监测。用户可使用移动终端，电脑查看监控中心数据。
