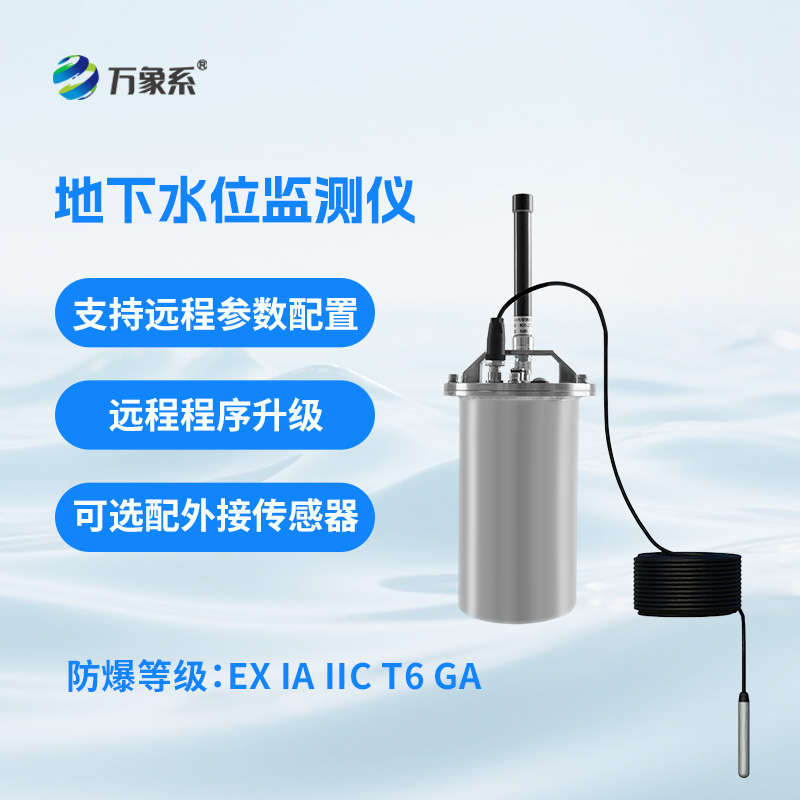

地下水位监测仪又称低功耗地下水位监测系统，一体式地下水位监测系统，地下水位监测仪采用先进的水位传感器技术，基于水位传感器技术，通过感知地下水对传感器产生的压力或液位变化，来精确测量地下水位的高度，可能够实时监测地下水位的变化，并将数据通过通信模块传输至远程监控中心。

结构组成：低功耗数据采集终端+200m投入式液位计+定制外壳

供电方式：内置锂电池供电（可拓展电池容量）默认35AH

处理器：采用内核 32 位低功耗单片机

存储：内置 64Mb 存储芯片，可连续存储 7 万多条数据，数据保存时间＞10 年，可选配 256Mb 或 512Mb存储芯片

应用接口：可选 1 路 RS485/TTL/模拟量（12 位 AD、支持 4-20mA 电流信号输入和 0～3.3V 电压信号输入）接口，1 路受控输出电源（可在 3.3V、5V、12V 切换)

充电接口：1 路 12.6V 充电接口

调试接口：1 路调试 RS485 接口

通信方式： 1路4G无线传输模块

天线样式：1 根 NB-IOT 或 4G 玻璃钢全向高增益天线

指示灯：1 个运行状态 LED 指示灯

按键：1 个手动启停开关按键

通讯协议：MODBUS-RTU 协议、SL 651-2014 规约、HJ 212-2017 等

充电方式：标配锂电池的终端，可使用出厂配套的充电器插入进行充电

功耗：待机电流：＜0.4mA,通讯上传平均电流：＜20mA，不包含外接传感器消耗的电流

工作模式：（1）连续工作模式：设备一直上电连续工作，数据上传周期（1～65535分钟）可设置。

（2）低功耗工作模式：设备间歇式工作，数据上传周期（3～65535分钟）可设置

远程管理功能：支持远程参数配置、远程程序升级

本地升级：串口升级

本地配置方式：串口配置方式

整体形状：圆柱形，为节省井下安装空间及方便装卸而设计，并配合1个不锈钢提手，方便单手提取

外壳材质：壁厚≥5mm，304 不锈钢（可定制 316L 不锈钢）

安装方式：壁挂

外壳防护等级：IP68，符合GB/T 4208

盐雾试验耐腐蚀等级：10级，符合GB/T 10125、GB/T 6461

防爆等级：EX ia IIC T6 Ga

外接传感器：可外接流量计、水位计、水质传感器等自由搭配

可内置120G雷达传感器模组

发射频率：120GHz

输出功率（EIRP）：13~20dBm

波束宽度（-3dB）：水平方向3°，垂直方向3°

测距范围：0.2~40m

测量精度：±10mm

分辨率：1mm

响应时间：3s

投入式液位计参数：

平均功耗：0.35W

测量介质：对不锈钢无腐蚀的油或水（长时间测量需≤60℃）；

过载能力：<1.5倍量程

典型精度：0.2%FS，0.5%FS(默认)；

防护等级：IP68；

采样时间：≤1s；

长期稳定性：±0.2%FS/年；

传感器工作温度：-20℃~+80℃
